如何使管道防腐胶带的性能发挥更优

要使管道防腐胶带的性能充分发挥，需从材料选型、施工控制、环境适配及后期维护等多环节进行系统管理，确保胶带与管道基材紧密结合、形成连续完整的防腐屏障，并长期抵御外界腐蚀因素。

一、材料选择

不同防腐胶带的材质、结构（如基材强度、胶层类型）适应不同环境，选型错误会直接导致性能失效。

1. 按腐蚀环境选型

埋地土壤环境：优先选择聚丙烯增强纤维胶带或环氧煤沥青冷缠带，胶层宜选丁基橡胶改性沥青。

高盐雾/沿海环境：选用含紫外线稳定剂的聚乙烯胶带（如3PE复合胶带），胶层需耐氯离子渗透（盐雾测试≥3000小时）。

高温环境（＞60℃）：选择硅橡胶改性胶层胶带或耐高温环氧胶带，避免胶层软化流淌（耐温需≥80℃，短期可达100℃）。

根据防腐等级选型：埋地钢质管道的腐蚀可以分为强、中、弱、无四级。在强锈蚀(大量的CO₂、SiO₂、H₂S工业环境)条件下，管道材料锈蚀速度较快，必须采取表面隔离性防护；在中等锈蚀条件下，管道材料有一定的锈蚀，可采用简单的表面防护；在弱锈蚀条件下，管道材料锈蚀较慢，但还需采取一些措施。普通防腐选用聚乙烯（PE）或聚丙烯（PP）防腐胶带，适用于埋地管道、储罐外壁等一般腐蚀环境。

强腐蚀环境：选择环氧煤沥青冷缠带或粘弹体防腐胶带，其耐化学性、抗阴极剥离性能更优，适用于化工管道、海洋平台等场景。

二、表面处理

表面处理：要达到除锈等级要求GB/T 8932中规定的Sa2.5级，表面锚纹深度40～70μm，要符合的表面具体要求，表面必须干燥、无尘。

温度和湿度：涂装时的环境温度和相对湿度应符合产品要求，环境温度宜在5-38℃，相对湿度不应大于85%，表面结有露水时不得涂装。

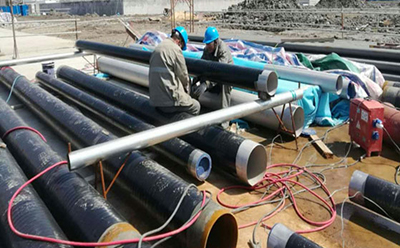

三、规范施工

管道防腐胶带必须与配套底漆组合使用，底漆与胶带要兼容；根据管径大小选准适合的带宽；

绕缠时要尽可能提高胶带的贴服涨力，保持用力匀速；从管道一端向另一端螺旋缠绕，搭接处压紧排除空气；按照施工要求必须确保搭接足准。

弯头、三通处采用“分层缠绕+补伤片加强”，先沿圆弧方向缠绕，每圈搭接增加至60%，再用同材质补伤片覆盖接缝，边缘超出100mm以上。

应根据项目设计要求，对管道防腐冷缠带的绕缠选用防腐带+保护带或搭接50~55%的相应方式进行；对防腐蚀保护层分为普通级、加强级、特加强级等的厚度要求也要选准。

管道防腐胶带性能的最优发挥需遵循“选型适配→表面达标→施工规范”的全流程控制。核心是确保胶带与管道形成“无气泡、无漏点、无剥离”的连续屏障，同时通过环境适配和后期维护，延缓胶带老化和机械损伤，使其防腐寿命达到设计要求。
