产品介绍

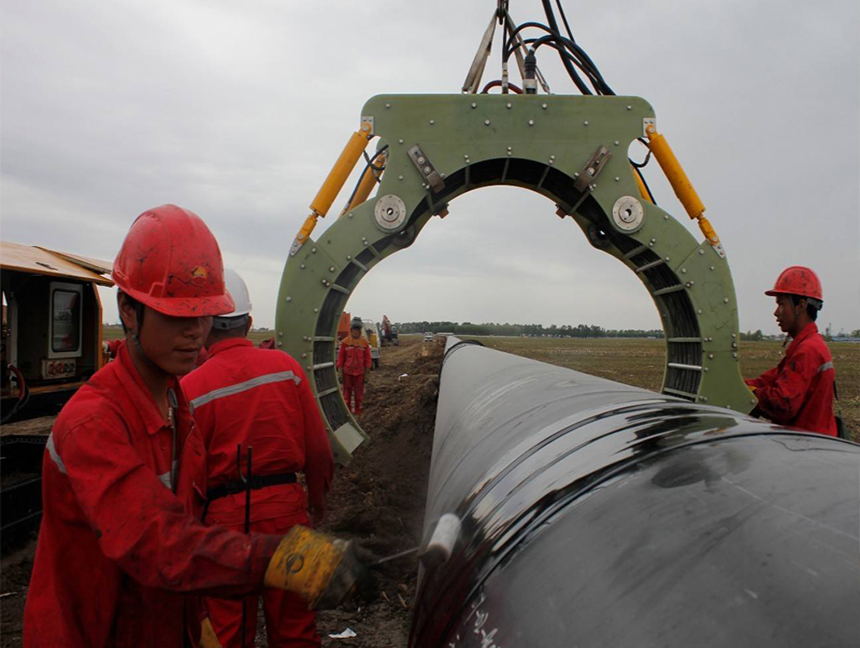

  用于石油、天然气、化工、城建等行业中埋地和架空钢质管道连接时的焊缝预留处,进行防腐或保温补口,需在管道焊接前套入。安装后热收缩套的胶粘剂与基材、管道表面或带有环氧粉末的涂层粘接好,密封好,有效阻止各种因素侵蚀,长期可靠。

  我公司生产的管道防腐热收缩闭口套有适用于二层结构2PE(压敏胶粘剂)和三层结构3PE(共聚物热熔胶粘剂)两种。多年来已在国内外创下很多优良的业绩。成为广大用户可信赖的管道防腐热收缩套生产厂家。

  执行标准为:GB/T 23257-2017、CDP-S-OGP-AC-010-2013-1及EN 12068。


产品优点:

  1、对无涂层的管道表面粘接力强;

  2、对带有管体涂层的兼容性优良;

  3、有优异的防水蒸汽浸透性能;

  4、优良的耐磨损、抗冲击和良好的抗紫外线及耐热老化性能;

  5、抗蠕变性能好、使用寿命长;

  6、应用范围广,安装简便、快捷,省工省时。



供货信息:

  无需环氧底漆二层结构2PE 65M、80M

  需环氧底漆三层结构3PE 60C、80C

  颜色:黑色

  胶层厚度:0.80~1.20mm

  基材厚度:1.20~1.50mm

  标准长度:350~720mm

  包装:纸箱

  如果您对管道防腐热收缩闭口套有问题需要了解,请直接拨打电话:0546-8740309,我公司将提供满意的技术支持!



性能指标:

项目名称
型    号

65M

80M

60C

80C

胶层

软化点

110

125

103

120

搭接剪切强度

23℃

Mpa

56

144

243

408

运行温度下

Mpa

4

15

11.5

43

基材

密度

g/cm3

94

94

0.94

0.94

拉伸强度

Mpa

24

24

24

24

断裂伸长率

%

600

600

600

600

硬度

Shore D

55

55

57

57

体积电阻率

Ω·m

4.0×1015

4.0×1015

4.0×1016

4.0×1016

介电强度

MV/m

-

-

35

35






抗冲击性

J

>15

>15

>15

>15

剥离
强度

对钢

N/cm

130

86

-

-

对底漆钢

N/cm

-

-

175

136

对PE层

N/cm

86

71

100

90

阴极剥离

mm

6

10

13

16

吸水率

%

0.05

0.05

0.04

0.04

低温柔性

-30

-50

-40

-25

运行温度

65

85

65

85

最低安装温度

70

100

70

70





使用方法:

  1、防腐保护补口段表面处理:除锈、除焊渣、除毛刺、清油污和杂物,并保持清洁干燥。符合GB/T 8923要求,手工除锈应达St3级,机械除锈应达到Sa2.5级。

  2、选用二层结构2PE产品时,无需预热,直接安装;采用三层结构3PE产品,需在预热后将环氧底漆均匀涂刷再做安装。

  3、用烤枪(汽油喷灯)将待防腐段预热至产品要求温度,将热缩套移至防腐段,用木楔等物支撑,尽量使套与钢管同心。注意热缩套与钢管预制防腐层搭接应不小于50m,

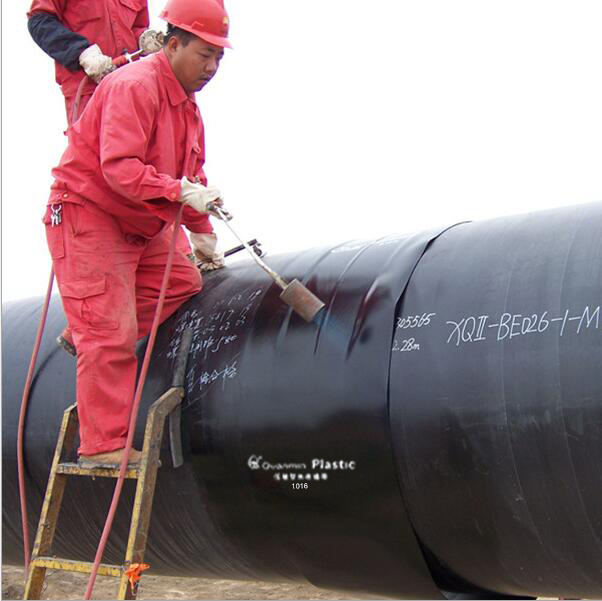

  4、依照产品安装温度要求调整火焰,沿热收缩套径向均匀加热,(排出空气避免出现汽包和皱痕)套体受热力作用收缩,内层热熔胶同时熔化紧密包覆管道表面,并达到套的两端有胶溢出。

  5、最后选用硅橡胶辊轮进行整平压实。

  6、禁止雨、雪、雾天湿度>85%情况下和风沙较大环境下不加防护露天施工。


运输存储:

  1、直立、防暴晒、防雨淋、防止压坏变形。

  2、应在阴凉,温度5~30℃,相对湿度<75%的库房中存放,并远离热源与明火。

  3、保质期限12个月。
