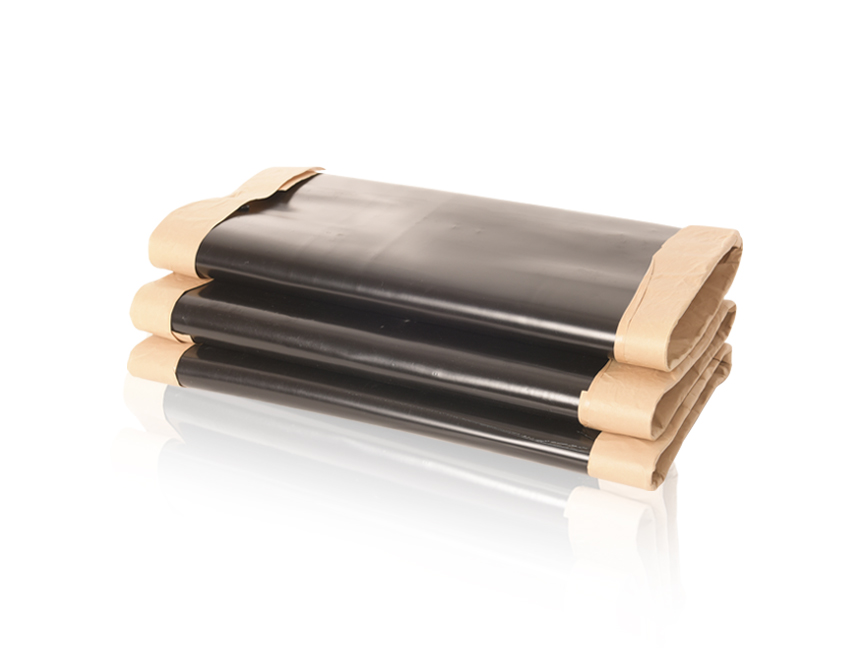

热收缩开口套是由辐射交联高密度聚乙烯基材和特种密封胶粘剂复合而成。具有优异的抗机械损伤和很好的密封性,使用寿命长等特点。热收缩开口套广泛应用于石油、天然气、化工、城建等行业钢质管网工程,为管道需补口防腐位置,提供长期优良可靠的防腐蚀保护体系。
热收缩开口套又名热收缩带,适用于2PE(压敏型胶粘剂)和3PE(共聚物热熔胶粘剂)涂层,还使用于损伤Φ≥300mm的补伤修复。热收缩带产品我公司已积累了多年的生产技术经验,是国内具有多方面实力的管道防腐热收缩开口套生产厂家。
产品优点:
使用灵活方便,粘合性能优异,强度高,耐磨损,抗环境应力,耐热老化,抗紫外线,介电强度高,耐酸碱侵蚀。
颜色:黑色
标准厚度:2.00~2.70mm
胶层厚度:0.80~1.20mm
基材厚度:1.20~1.50mm
标准宽度:300~700mm
包装:纸箱或编织袋
首先依据施工设计标准和产品应用范围选择热收缩带产品型号,就对管段进行防腐补口,作业面为环氧底漆时应选用热熔胶型热收缩带(CDP-S-OGP-AC-020-2014-3,GB/T23257-2017)或压敏胶型热收缩带(CDP-S-OGP-AC-010-2013-1);当管段需防腐表面为钢或修复时作业面为沥青或粘弹体材料,应选用压敏胶型热收缩带(CDP-S-OGP-AC-010-2013-1,SY/T5918-2017)。
如果您对热收缩开口套有问题需要了解,请直接拨打电话:0546-8740309,我公司将提供满意的技术支持!
项目名称型号 |
热熔胶型 |
压敏胶型 |
||||
胶层 |
软化点 |
℃ |
110 |
125 |
||
搭接剪切强度 |
23℃ |
Mpa |
1.15 |
0.25 |
||
85℃ |
Mpa |
0.12 |
0.08 |
|||
基材 |
密度 |
g/cm3 |
0.96 |
0.96 |
||
拉伸强度 |
Mpa |
23 |
23 |
|||
断裂伸长率 |
% |
420 |
420 |
|||
硬度 |
Shore D |
57 |
57 |
|||
体积电阻率 |
Ω·m |
1.60×1013 |
1.60×1013 |
|||
电气强度 |
MV/m |
32 |
32 |
|||
安 |
抗冲击性 |
J |
>15 |
>15 |
||
剥 离 |
对底漆钢 |
N/cm |
75 |
23 |
||
对PE层 |
N/cm |
70 |
23 |
|||
胶层覆盖率 |
% |
100 |
98 |
|||
阴极剥离 |
mm |
13 |
16 |
|||
吸水率 |
% |
0.40 |
0.04 |
|||
低温柔性 |
℃ |
-40 |
-25 |
|||
运行温度 |
℃ |
85 |
85 |
|||
最低安装温度 |
℃ |
70 |
70 |
1、表面清理:将补口部位表面和管体防腐层搭接表面的油污、油脂和泥土污物清理干净,清理至无毛刺、焊渣、飞溅物、焊瘤等缺陷。
2、除锈:符合GB/T 8923要求,手工除锈应达Sa3级,机械除锈应达到Sa2.5级。
3、禁止雨、雪、雾天湿度超过85%情况下和风沙较大环境下露天使用。

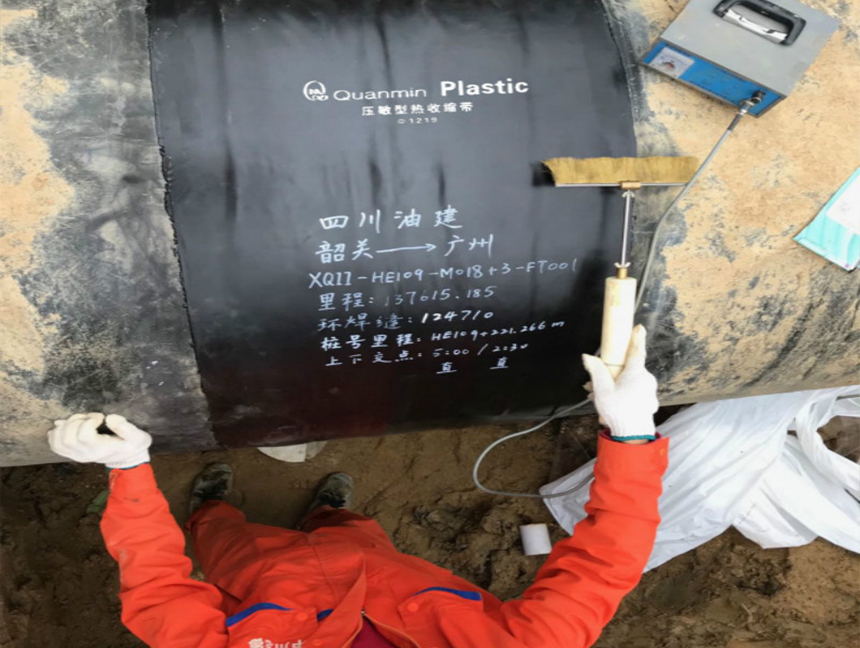

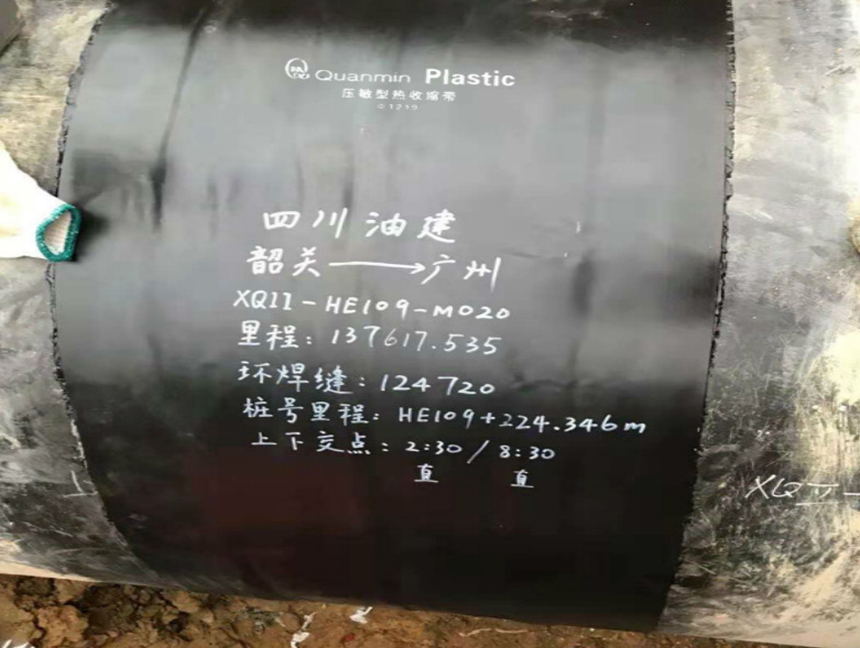

4、在作业处先将固定片通过加热,附着在适应的热收缩带接头上,形成筒式套状。随后移离防腐保护段,将热收缩套沿径向均匀加热,受热力作用收缩,内层热熔胶同时熔化包覆填充于作业表面,与原管道防腐层形成紧密连续的防腐蚀保护体系。
5、依照产品安装温度要求调整火焰均匀加热,排出空气避免出现汽包和皱痕,在适合热收缩带相应温度下操作,发现套体两端有胶溢出为宜。
6、最后用硅橡胶辊轮进行整平压实。
1、直立、防暴晒、防雨淋、防止压坏变形。
2、应在阴凉,温度5~30℃,相对湿度<75%的库房中存放,并远离热源与明火。
3、保质期限12个月。
